Испытания электролаборатории



Электротехническая лаборатория (ЭТЛ) ― это специализированная экспертная организация, которая оказывает услуги, связанные с эксплуатацией электротехники, а именно:

  • диагностика, испытание и измерение различных технических устройств, которые работают от электросети;
  • мониторинг работы электросетей.

Услуги ЭТЛ позволяют эксплуатирующим организациям:

  • ввести в эксплуатацию оборудование, а также здания и сооружения различного назначения (чтобы получить разрешение на ввод объекта в эксплуатацию, требуется заключение ЭТЛ);
  • составлять план ремонтных работ оборудования на эксплуатируемом объекте (чтобы получить разрешение на него, требуется заключение ЭТЛ);
  • соблюдать правила техники безопасности;
  • обеспечивать пожарную безопасность;
  • выявлять неисправности в технических устройствах;
  • избежать аварий, коротких замыканий в сети и утечек тока;
  • получить исходные данные при разработке проектной документации на здания и сооружения;
  • получить рекомендации по правильной эксплуатации технических устройств.

ЭТЛ должна пройти регистрацию в органах Ростехнадзора и получить точный перечень видов испытаний и измерений, которые ей разрешено проводить.

ВАЖНО: У компании «ПромМаш Тест» есть собственная зарегистрированная электроизмерительная лаборатория (свидетельство о регистрации № 5802-2), которая имеет право проводить 25 видов испытаний и измерений.

Наша лаборатория

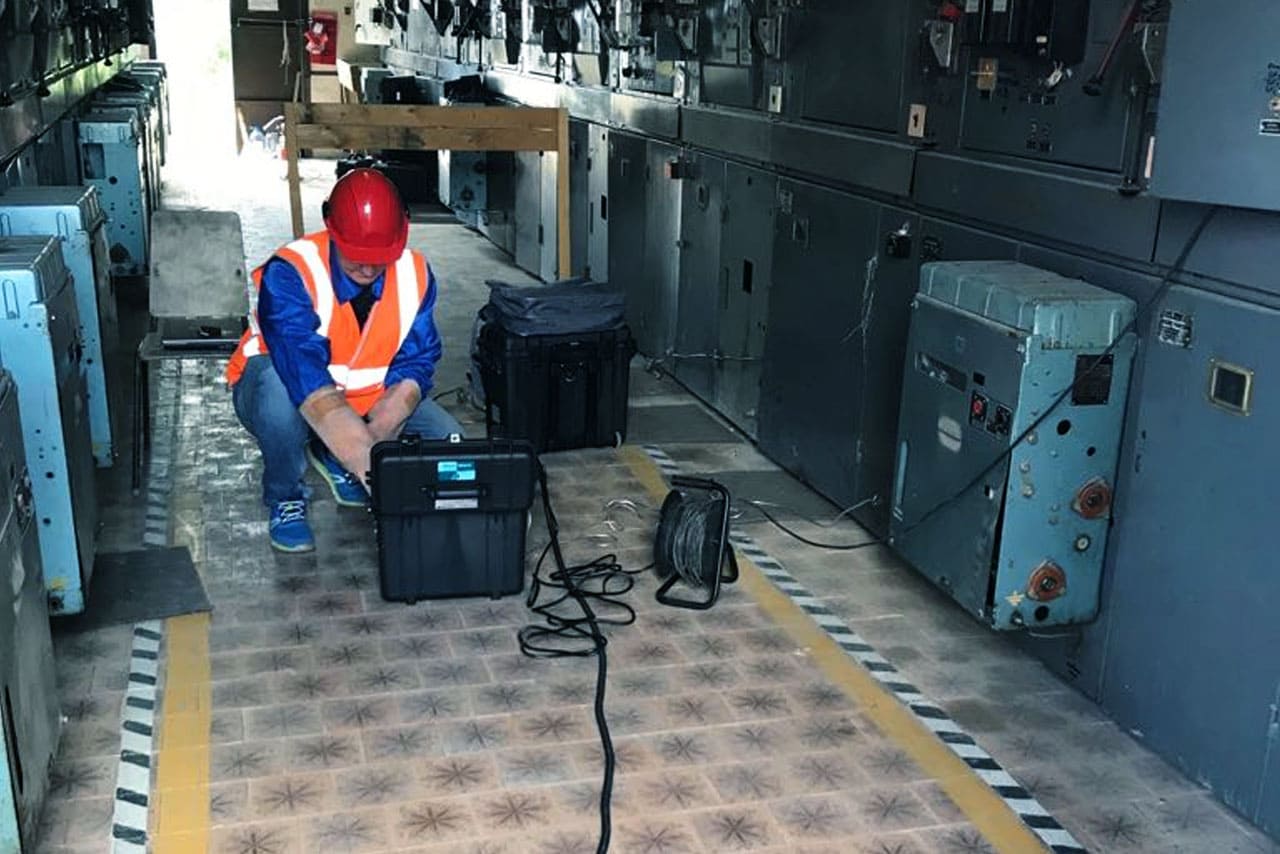

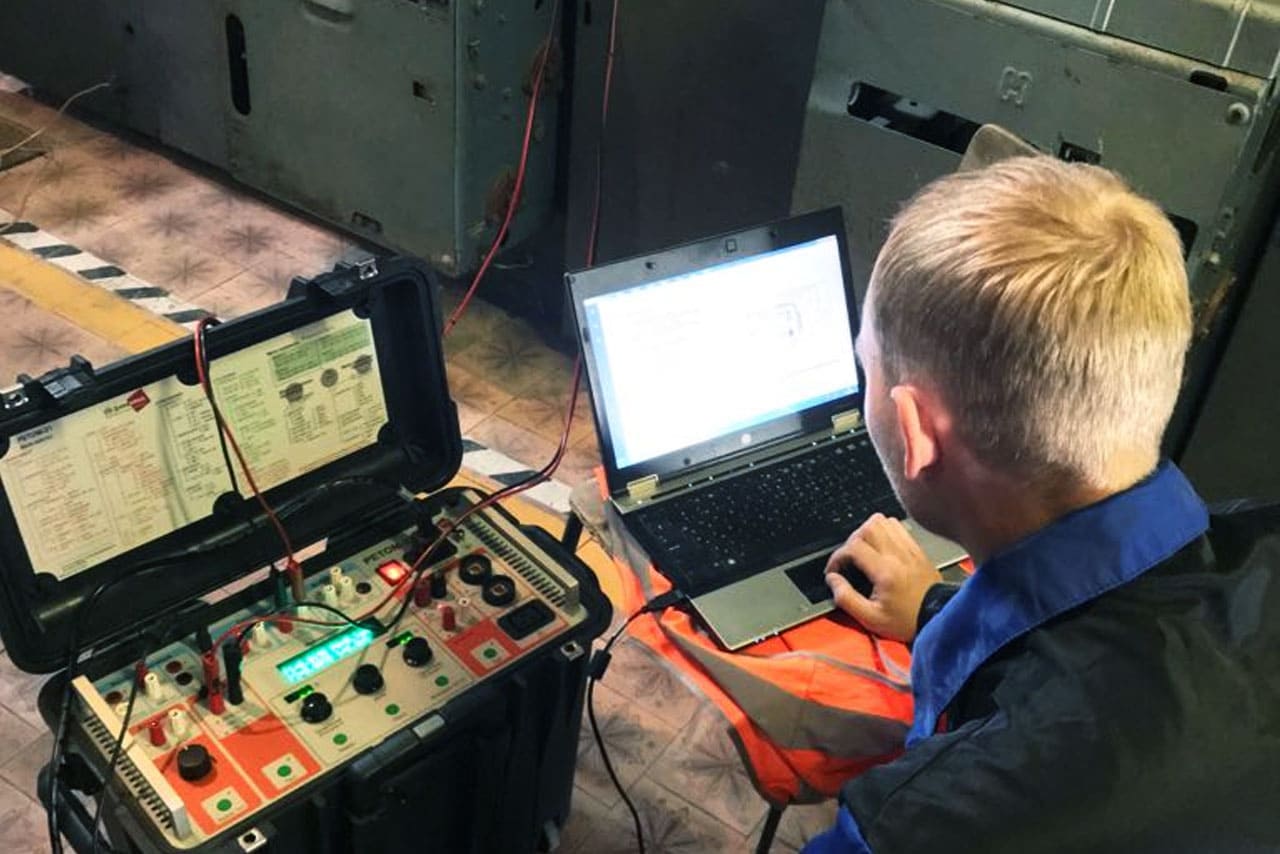

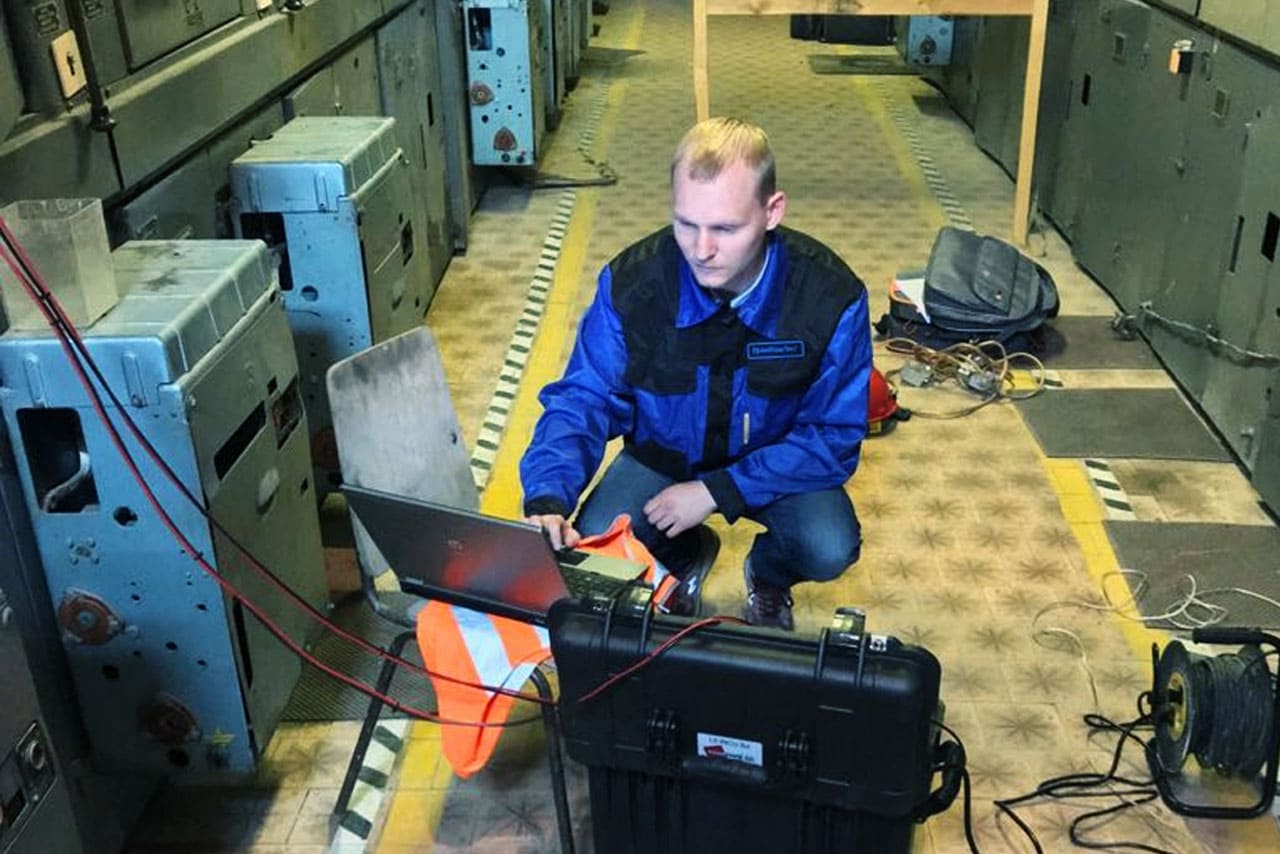

Лаборатория компании «ПромМаш Тест» располагает переносным комплектом приборов для проведения всех разрешенных измерений. Наши эксперты готовы приехать на объект заказчика в любом регионе и выполнить следующий объем работ:

  1. Приемо-сдаточные и пусконаладочные испытания оборудования:
    • перед приемкой электроустановок в эксплуатацию;
    • при строительстве сооружений;
    • при монтаже зданий;
    • при промежуточной приемке узлов оборудования;
    • после проведения скрытых работ.
  2. Проверка соответствия электрооборудования требованиям следующих нормативных документов:
    • ГОСТы;
    • ПУЭ;
    • СНиП;
    • инструкции по монтажу;
    • правила взрыво- и пожаробезопасности;
    • стандарты безопасности труда;
    • правила техники безопасности и производственной санитарии.

Перечень проводимых испытаний и измерений

1) Визуальный осмотр

Визуальный осмотр предшествует испытаниям и проводится до того, как на электроустановку подадут напряжение. Он необходим для того, чтобы удостовериться, что все стационарно установленное и подключенное электрооборудование:

  1. отвечает требованиям безопасности и установленным в отношении него стандартам. Для этого эксперты могут изучать документацию изготовителя, маркировки электрооборудования, проверить наличие необходимых сертификатов соответствия;
  2. правильно выбрано и смонтировано по стандартам комплекса МЭК 60364, а также с учетом указаний изготовителя;
  3. не имеет видимых повреждений или дефектов, которые снижали бы его безопасность.

Возможные объекты исследования:

  1. Системы молниезащиты (молниеприемник, токоотводы, устройства заземления);
  2. Заземляющие устройства (включают заземлитель, заземляющие проводники и главную заземляющую шину);
  3. Измерительные трансформаторы;
  4. Распределительные устройства (РУ);
  5. Кабельные линии;
  6. Электропроводки;
  7. Приборы учета электроэнергии (электрические и электронные счетчики);
  8. Вторичные системы (связанные вторичными цепями различные устройства управления, автоматики, сигнализации, а также защиты и измерения);
  9. Аппараты защиты (плавкие предохранители, автоматические выключатели, разнообразные виды реле);
  10. Устройства АВР (автомат включения резерва);
  11. Осветительные системы (внутренние и рекламные);
  12. Приемо-сдаточная документация.

2) Проверка цепи

Является одним из этапов определения технического состояния заземляющего устройства. Эксперты проверяют наличие цепи между заземляющим устройством и заземляемыми элементами, а также наличие соединений естественных заземлителей с заземляющим устройством.

Заземляющие проводники должны быть присоединены к заземлителю и заземляющим конструкциям с помощью сварки. Ее надежность проверяют ударами молотка.

К главному заземляющему зажиму, корпусам машин и аппаратов, опорам ВЛ они должны присоединяться болтовым соединением. Все контактные соединения должны соответствовать требованиям ГОСТов.

Части электроустановки, которые подлежат заземлению или занулению, присоединяются к сетям с помощью отдельных проводников установленного сечения. В проводниках подлежат проверке их:

  • сечение;
  • целостность и прочность;
  • места соединений и присоединений.

В проводниках, которые соединяют аппараты с заземлителем, не должно быть обрывов и видимых дефектов.

Утвержденная методика проверки требует наличие мер защиты от поражения током в случае повреждения изоляции. К ним относятся, в том числе:

  • защитное отключение;
  • выравнивание потенциалов;
  • зануление;
  • разделяющий трансформатор.

3) Измерение сопротивления

Необходимо для контроля технического состояния контура заземления зданий. Контур заземления посредством «РЕ»-проводника соединен с корпусами электроприборов и системой выравнивания потенциала здания. В нормальном режиме электроснабжения он бездействует.

В случае аварийной ситуации, если происходит пробой слоя изоляции, на корпусе неисправного прибора возникает опасное напряжение, которое стекает в землю по «РЕ»-проводнику через контур заземления. Если контур и проводник повреждены, то отсутствует путь стекания напряжения. В результате ток пройдет через человека, который контактирует с корпусом неисправного прибора. Именно поэтому важно проверять состояние контура периодическими электрическими замерами.

Токоотводящие электроды контактируют с грунтом, который представляет собой агрессивную среду для металла. Возникает его коррозия, которая является препятствием для нормального прохождения тока. По мере усиления коррозии повышается электрическое сопротивление контура. Со временем заземляющее устройство теряет электропроводимость. Чтобы не пропустить этот момент, необходимо проводить превентивные проверки: через контролируемый элемент пропускают ток от калиброванного устройства, измеряют проходящий ток и вычисляют значение сопротивления.

4) Измерение сопротивления изоляции

Сопротивление изоляции ― это параметр, который оказывает влияние на безопасность работы электроустановок. Значения этого параметра также оценивают у проводов и кабелей, поскольку в процессе эксплуатации они обычно подвергаются воздействиям физического и иного рода.

Если измерить сопротивление изоляции, можно определить, насколько надежно работает оборудование в неблагоприятных условиях. Это позволяет:

  • установить наличие неисправностей;
  • предотвратить короткое замыкание, пожар;
  • оценить срок возможной эксплуатации прибора;
  • вовремя заменить изношенный прибор.

Для измерения сопротивления используется мегаомметр ― прибор, генератор которого способен создавать напряжение заданной величины.

Объектами проверки являются:

  • провода и кабели;
  • соединительные элементы;
  • корпуса приборов;
  • переключатели;
  • трансформаторы;
  • элементы распределительных шкафов;
  • электродвигатели.

5) Проверка целостности и фазировки жил кабеля

Данную проверку необходимо выполнять для правильной эксплуатации электроустановок. Она проводится:

  • после завершения монтажа или перемонтажа муфт кабеля;
  • в случае отсоединения жил в процессе эксплуатации.

Целая жила кабеля представляет собой электропроводник. Его целостность проверяют путем прозвонки с обоих концов. Для кабелей напряжением до 10 кВ используют мегаомметр.

После того как на кабель подается напряжение, проверяют правильность фазировки. Суть фазировки в том, чтобы определить, что фазы кабеля соответствуют фазам присоединяемого участка электроустановки.

6) Измерение сопротивления изоляции пола и стен

В некоторых помещениях или на площадках, где размещаются электроустановки, пол и стены должны быть выполнены из непроводящих материалов. Это является защитной мерой: в случае если основная изоляция токопроводящих частей выйдет из строя, не появится риск одновременно прикоснуться к частям, имеющим разные потенциалы.

Испытания проводят до нанесения на контролируемые поверхности отделочных материалов. Сопротивление измеряют с помощью мегаомметра при номинальной частоте электросети и при номинальном или пониженном напряжении. Замер выполняют между защитным проводником электрооборудования и измерительным электродом. В некоторых случаях могут полностью изолировать помещение от проводника защитного заземления.

7) Проверка выключателей

Автоматический выключатель (автомат) ― это коммутационный аппарат, предназначенный для защиты электросети от перегрузок и коротких замыканий.

Проверка выключателей проводится, когда:

  • электроустановка принимается в эксплуатацию;
  • подошел срок планового профилактического ремонта;
  • после капитального ремонта электроустановки;
  • закончился срок эксплуатации.

Основной этап испытаний ― это проверка работы расцепителей в выключателе. Именно после срабатывания расцепителя аппарат отключает питание на определенном участке цепи. Дополнительно эксперты могут оценивать соответствие аппарата положениям НТД, качество его монтажа и затяжку контактов.

8) Испытание УЗО

УЗО ― это устройство защитного отключения, коммутационный элемент защитной автоматики. Прибор реагирует на повышенное значение тока в месте утечки и перекрывает подачу электроэнергии.

В силу большого количества модификаций УЗО и схем их подключения отсутствует единая методика их тестирования. Проверку каждого устройства проводят согласно указаниям завода-изготовителя. В общем случае оценивают следующие эксплуатационные характеристики:

  • электроизоляционные свойства;
  • механическая и коммутационная износостойкость;
  • функциональные характеристики;
  • механизм свободного расцепления;
  • напряжение прикосновения;
  • время срабатывания.

9) Измерение напряжения прикосновения

Данный вид измерений является частью комплекса мероприятий по проверке электробезопасности.

Напряжение прикосновения ― это напряжение, которое возникнет между двумя точками электропроводника, если человек коснется их одновременно. При этом такое же напряжение возникнет и в теле человека. Чтобы избежать этого, используют заземляющее устройство, которое отводит ток замыкания на землю. Если устройство исправно, то при стекании тока на землю оно в любое время года обеспечит напряжение прикосновения в установленном диапазоне значений.

Сопротивление определяют по допустимому напряжению на заземляющем устройстве и току замыкания на землю при присоединенных естественных заземлителях. Оно подлежит измерению после монтажа, переустройства или капитального ремонта заземляющего устройства. Напряжение измеряют в контрольных точках, значения напряжения в которых были определены расчетом при проектировании.

10) Проверка полярности

Данная проверка является частью приемо-сдаточных испытаний. Она также требуется, если при капитальном ремонте или реконструкции электроустановки произошла замена отключающих аппаратов.

Объекты проверки:

  • нулевые рабочие проводники;
  • защитные проводники;
  • совмещенные нулевые проводники обоих видов.

Эксперты проверяют отсутствие в цепи проводников выключателей и предохранителей.

Порядок оказания услуги

По результатам каждого осмотра, проверки или измерения составляется протокол. Все протоколы затем объединяются в общий технический отчет. По итогам всей работы формируется сводная ведомость, в которой указываются все выявленные неисправности.

На основании этого документа эксперты могут сделать вывод о возможности дальнейшей эксплуатации оборудования. При необходимости эксплуатирующая организация получает перечень рекомендаций по устранению выявленных неисправностей.

Заказать услуги электролаборатории можно на любую удобную дату. На основании представленной заказчиком информации эксперты компании «ПромМаш Тест» составят перечень необходимых работ и рассчитают их точную цену.
