Неразрушающий контроль (далее 一 НК) 一 это проверка состояния деталей и узлов различных механизмов и технических объектов методами, позволяющими сохранить их целостность.
Виды и методы
Согласно ГОСТ 56542-2015, НК подразделяют на несколько видов. Вид НК 一 это группа методов, объединенных общностью физических явлений, положенных в его основу.
Виды НК:

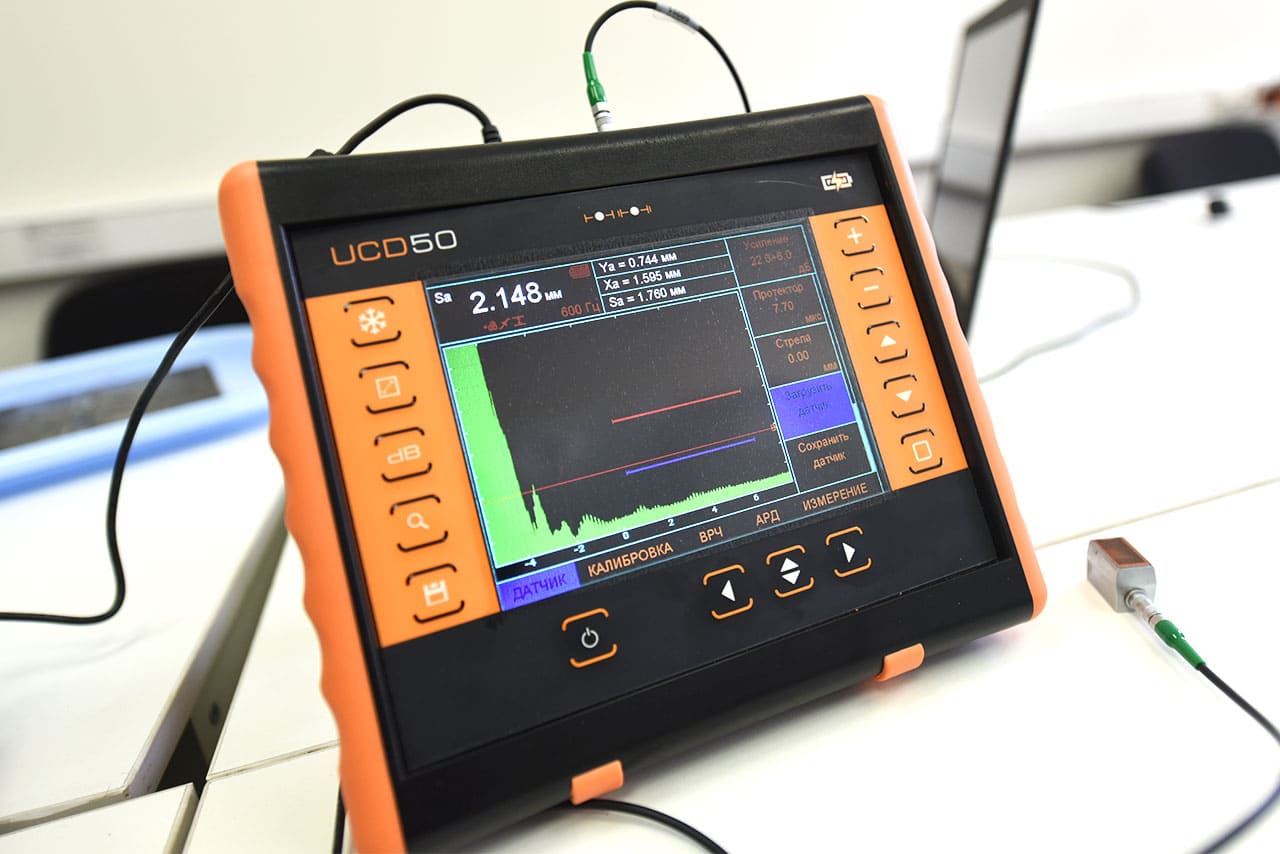

- Акустический НК. В его основе лежит анализ параметров упругих волн, которые возбуждаются и (или) возникают в объекте контроля. Если в объекте контроля возбуждают упругие волны частоты УЗ-диапазона (выше 20 кГц), то такой вид НК можно называть не акустическим, а ультразвуковым.
- Виброакустический НК. Основывается на регистрации параметров виброакустического сигнала, который возникает при работе объекта контроля.

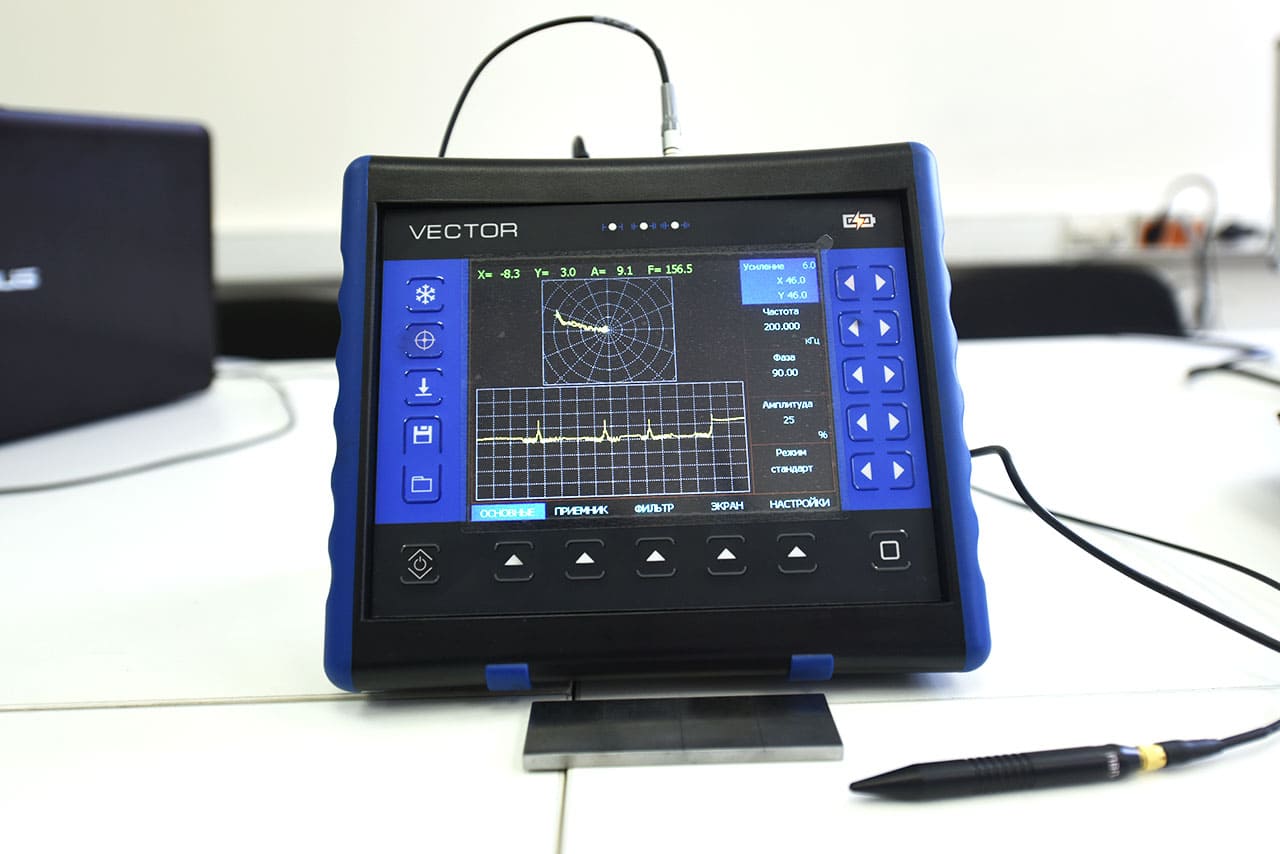

- Вихретоковый НК. В его основе лежит анализ взаимодействия электромагнитных полей вихретокового датчика и вихревых токов, вызываемых в объекте контроля.

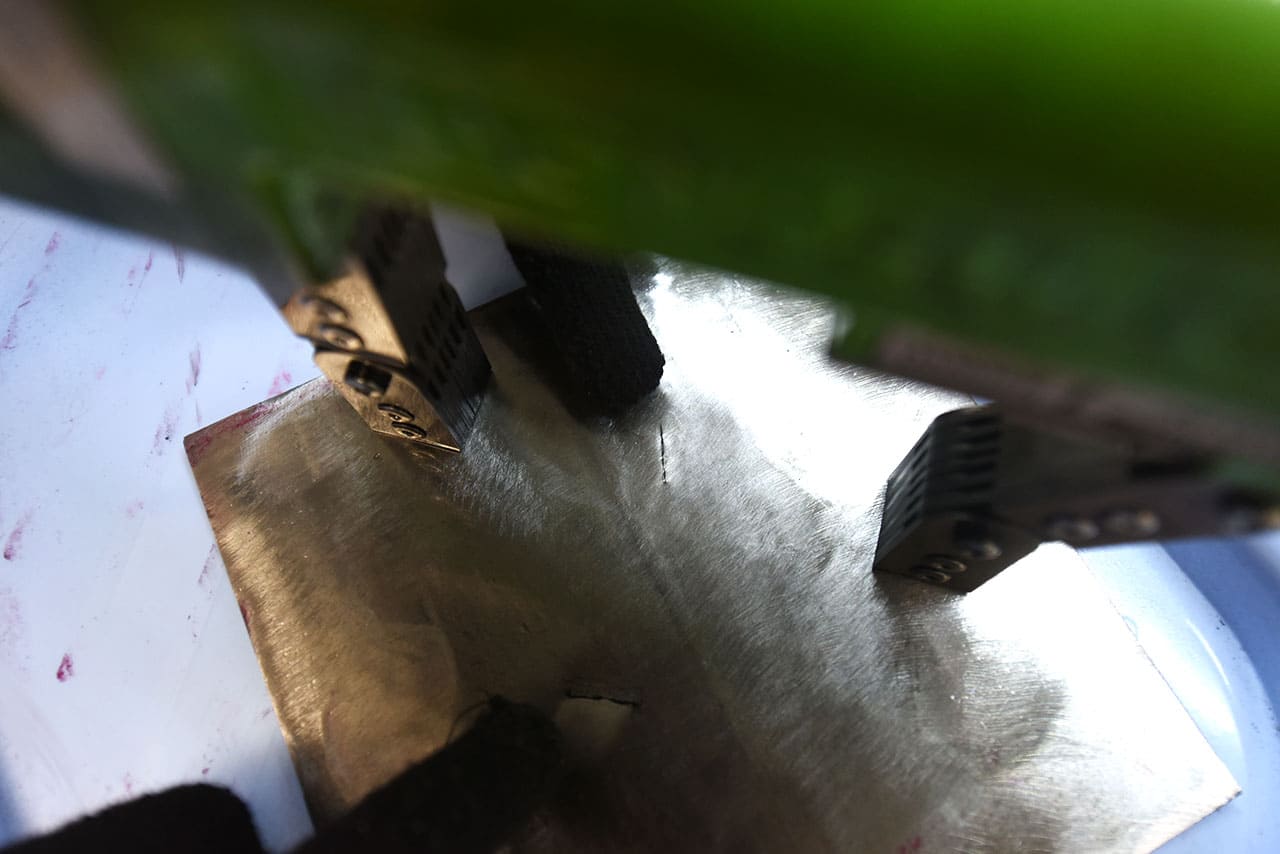

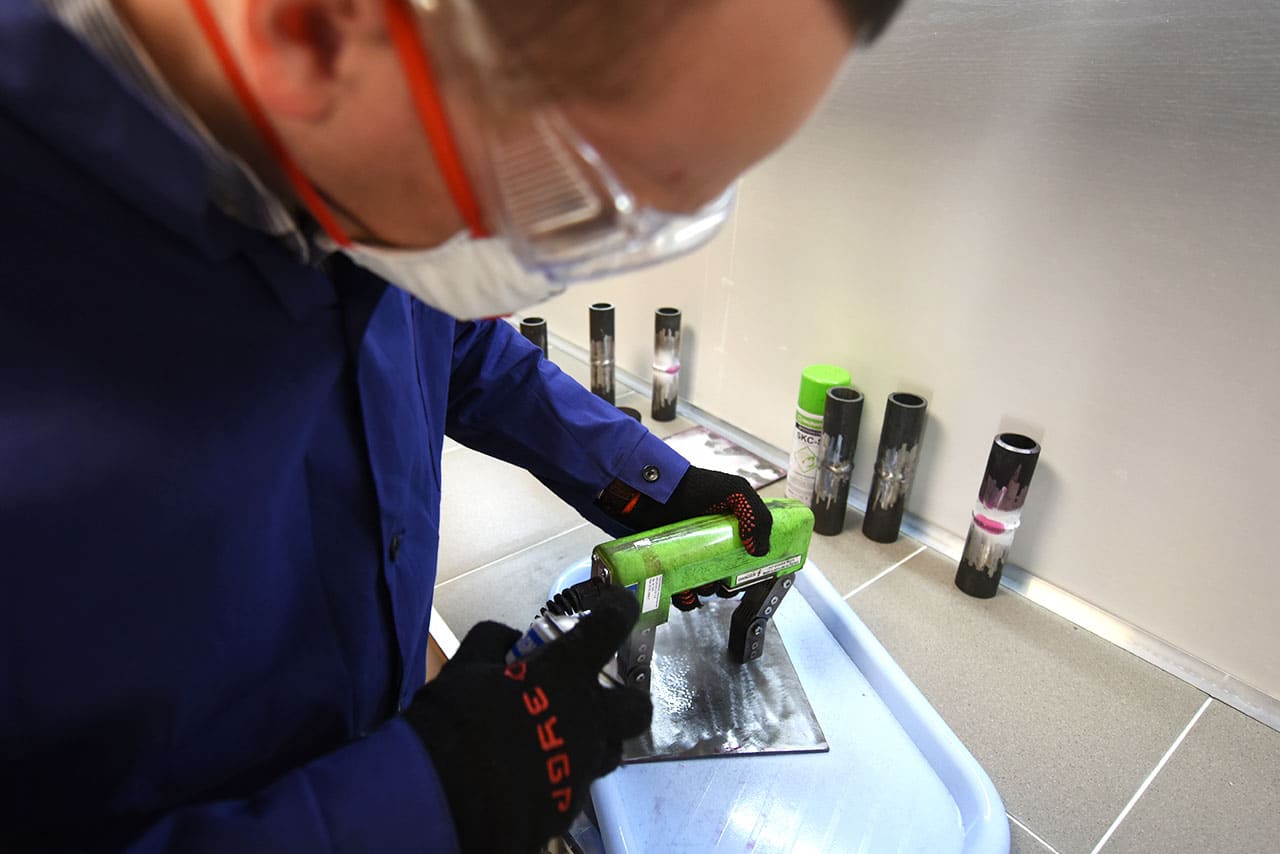

- Магнитный НК. Основывается на взаимодействии объекта контроля и магнитного поля.
- НК проникающими веществами. В его основе 一 проникновение веществ в полости дефектов объекта контроля. При поиске поверхностных дефектов можно говорить о капиллярном контроле, а при выявлении сквозных дефектов 一 о течеискании.

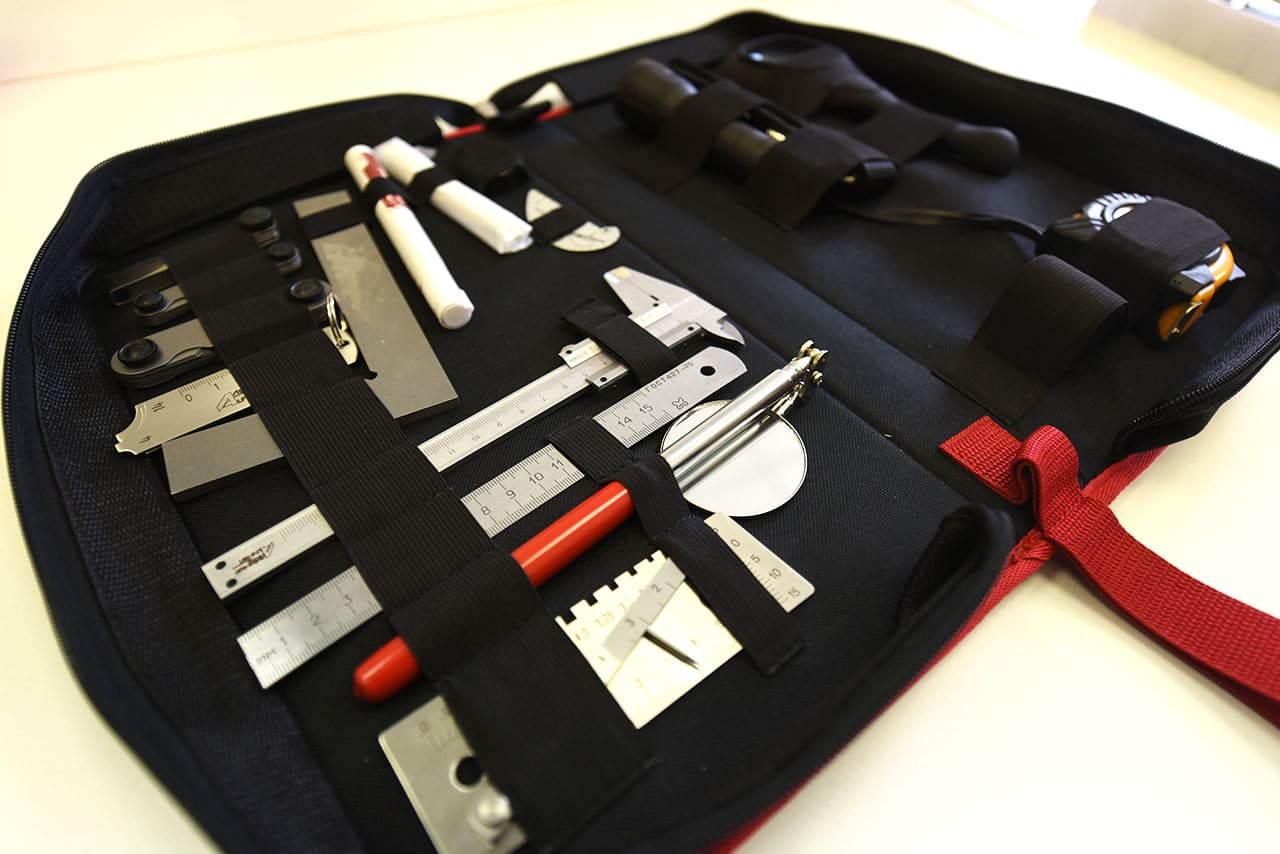

- Оптический НК. Основан на регистрации параметров собственного оптического излучения объекта контроля или оптического излучения после взаимодействия с объектом.
- Радиационный НК. Основан на анализе параметров проникающего ионизирующего излучения после взаимодействия с объектом контроля. Название этого вида НК также может быть уточнено согласно используемому методу ионизирующего излучения (рентгеновский, нейтронный и т.д.).
- Радиоволновой НК. Основан на регистрации изменений параметров электромагнитных волн радиодиапазона, которые взаимодействуют с объектом контроля.
- Тепловой НК. Основан на анализе параметров тепловых полей контролируемых объектов, вызванных дефектами.
- Электрический НК. Основан на анализе параметров электрического поля или электрического тока, которые взаимодействуют с объектом контроля или возникают в нем в результате внешнего воздействия.
Каждый вид НК осуществляется с помощью методов, которые выделяются на основании следующих признаков:
- характеру взаимодействия физических полей или веществ с объектом контроля;
- первичным информативным параметрам;
- способам, с помощью которых получают первичную информацию.
Данные классификационные признаки, свойственные методу НК, присутствуют в его названии. Допускается применение комбинированных методов, которые относятся к одному или нескольким видам НК, классифицируемых по различным признакам.
![Важно](/upload/nanweb.optmzer/png/q75/local/templates/prommashtest/images/important/img.png)
![Важно](/upload/nanweb.optmzer/png/q75/local/templates/prommashtest/images/important/img.png)
Применение методов неразрушающего контроля позволяет определить уровень качества, фактическую толщину, плотность и однородность массы, швов или покрытия вышеперечисленных конструкций и изделий в целях устранения выявленных отклонений.
![](/upload/resize_cache/medialibrary/df7/xqb1xwaqeumpnfiebkh07vy8txsrywtl/850_500_2/5dm41770.webp)
![](/upload/resize_cache/medialibrary/515/mb9206b6mlqv2rozmfnq30hlq7nnka4w/850_500_2/5dm41898.webp)
![](/upload/resize_cache/medialibrary/01b/e2r9a1ad2sg8jtvzon3errn21o1kafjm/850_500_2/5dm41947_edit.webp)
![](/upload/resize_cache/medialibrary/940/19ygaigw82vpbhjf3rq8tbc65u1ubb1m/850_500_2/5dm41949.webp)
![](/upload/resize_cache/medialibrary/181/g3sd0muzdhsiw3go3npdpb5c847kckd3/850_500_2/5dm41967_edit.webp)
![](/upload/resize_cache/medialibrary/3cc/lvua22ld6vnlr222rwd3l56qb1wnef6z/850_500_2/dsc00039.webp)
![](/upload/resize_cache/medialibrary/130/49232lekqhavp6sl20d3rw4p09fcct6d/850_500_2/dsc00064.webp)
![](/upload/resize_cache/medialibrary/937/kq1urewss0fz0xhho2q8s3fjiv7vyh4y/850_500_2/dsc00179.webp)
![](/upload/resize_cache/medialibrary/e6a/dtp1ju2yz4l2nmv1ldlg7irw5e44pqxd/850_500_2/dsc00223_edit.webp)
![](/upload/resize_cache/medialibrary/08f/akfcmld8xfu64eshd69djw744pvxj4hw/850_500_2/dsc00280.webp)
![](/upload/resize_cache/medialibrary/fd5/rqf5h40zhkevabdihdrsbkz6likkpsmq/850_500_2/dsc00418_edit_edit.webp)
![](/upload/resize_cache/medialibrary/9f6/fnxiew4g9s6rdlp53jb1kbywkchssspp/850_500_2/dsc00420_edit_edit.webp)
![](/upload/resize_cache/medialibrary/c0f/5ns89co6fstiddq6sa3m63x2w5hmoyky/850_500_2/dsc00424_edit.webp)
![](/upload/resize_cache/medialibrary/b1c/3y701m38ipdo07jilrpz8ver2t6fc05o/850_500_2/dsc00429_edit_edit.webp)
![](/upload/resize_cache/medialibrary/01d/hv7fxzk2rvb6wvw83skrf7yf5bfksbhw/850_500_2/dsc00433_edit.webp)
![](/upload/resize_cache/medialibrary/7ba/ptuffqoleexyf7l2em8yjws44yi3q1wd/850_500_2/dsc00461.webp)
![](/upload/resize_cache/medialibrary/689/0xtm7zob2f2p0vldgxvgcamj3bfnu36u/850_500_2/dsc00469.webp)
![](/upload/resize_cache/medialibrary/bf8/86fo8rbev0ihvar4wbhtocbgr52mg0c8/850_500_2/dsc00657.webp)
![](/upload/resize_cache/medialibrary/2f5/bwb4gc56onhwxjiqmjvut3xkbmoeek96/850_500_2/dsc00696.webp)
![](/upload/resize_cache/medialibrary/7ef/i8sa3uf49th2x0kz81cttltrrkyr1kz1/850_500_2/dsc00737.webp)
![](/upload/resize_cache/medialibrary/809/0k3e4otwju7esjup2lwdvmut8lr0upt9/850_500_2/dsc00762.webp)
![](/upload/resize_cache/medialibrary/c98/031i4lbf954w5cq6ygxi9b7eiy10ca8a/850_500_2/dsc09646.webp)
Назначение НК
В ходе эксплуатации объекта (технического устройства, здания или их составляющих) требуется регулярно оценивать его состояние. НК позволяет произвести оценку технического состояния объекта, не нарушая его целостности.
С помощью методов НК можно:

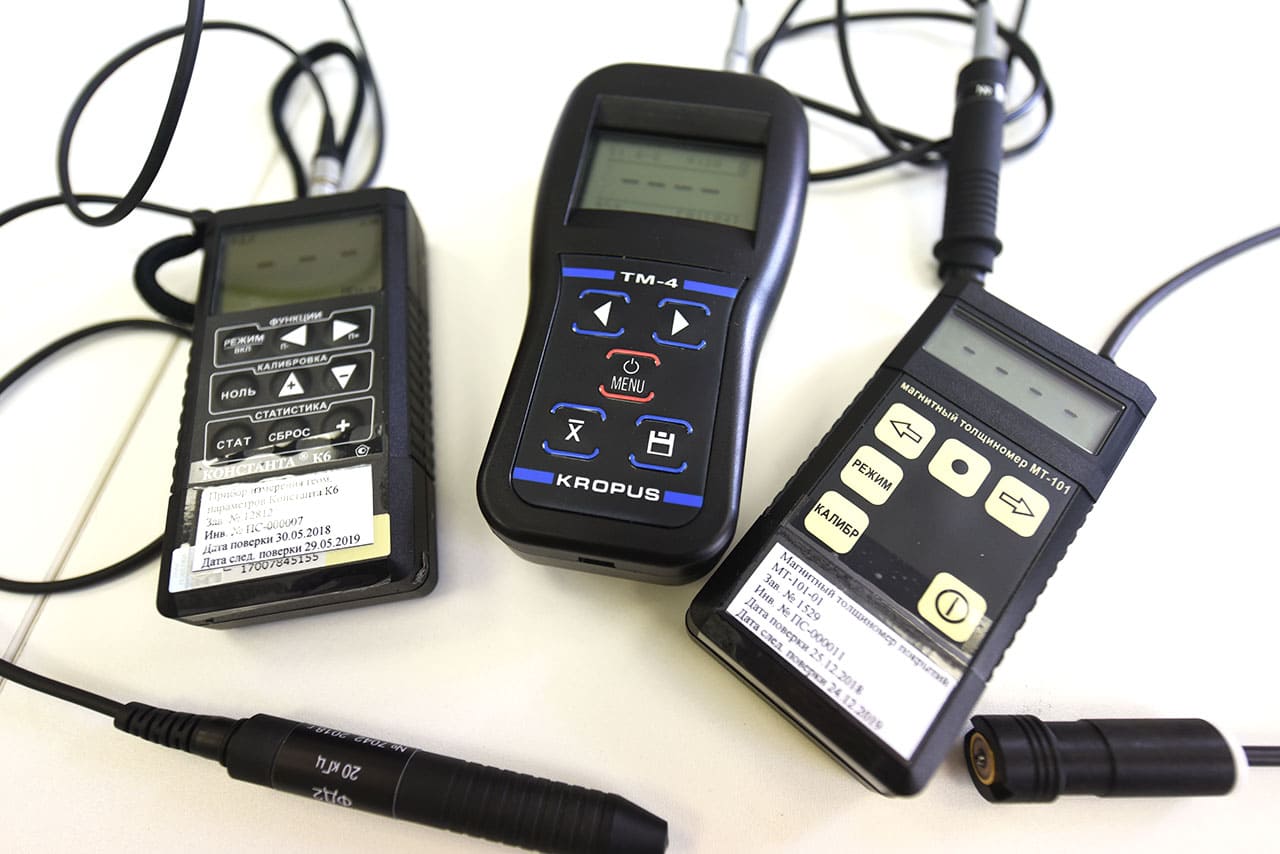

- определить фактические параметры (толщина, плотность, однородность) объекта, его швов или покрытия;
- выявить дефекты различного происхождения, включая коррозию, грибок, растрескивание или расслоение;
- проверить качество сварных швов, а также паяных, сварных, резьбовых, разъемных соединений;
- определить качество лакокрасочных покрытий;
- обнаружить деформации и отклонения в важных узлах и деталях;
- выполнить дефектоскопию оборудования с длительным сроком эксплуатации.
Проведение НК позволяет:
- минимизировать риски аварии и повысить уровень безопасности при эксплуатации оборудования на ОПО;
- проверить соответствие объекта контроля требованиям нормативно-технической документации;
- провести качественную и количественную оценку выявленных отклонений и установить уровень их опасности;
- своевременно выявить различные неисправности на разных этапах строительства капитальных объектов.
![Важно](/upload/nanweb.optmzer/png/q75/local/templates/prommashtest/images/important/img.png)
![Важно](/upload/nanweb.optmzer/png/q75/local/templates/prommashtest/images/important/img.png)
ВАЖНО: НК объекта перед его вводом в эксплуатацию, как правило, означает дополнительные расходы, вызванные затратами на его проведение. Однако с помощью методов НК можно обнаружить технологические и эксплуатационные дефекты на ранней стадии. Отказ от НК может привести к аварии, и финансовые потери от нее многократно превысят затраты на проведение профилактических работы.
Объекты НК
НК целесообразно применять для того, чтобы оценить соответствие данных групп объектов требованиям промышленной безопасности:
- Объекты котлонадзора: котлы различных видов; сосуды под давлением свыше 0,07 МПа; барокамеры; трубопроводы с рабочим давлением пара более 0,07 МПа и температурой воды свыше 115°С.
- Системы газоснабжения (газораспределения): газопроводы (наружные и внутренние) и газовое оборудование. Подъемные сооружения: краны различных видов, подъемники, лифты, эскалаторы, фуникулеры, канатные дороги.
- Объекты горнорудной промышленности: здания и сооружения фабрик и рудничных комплексов; подъемное, горно-транспортное и горно-обогатительное оборудование.
- Объекты угольной промышленности: вентиляторы и шахтные подъемные машины.
- Оборудование нефтегазовых отраслей: оборудование для бурения, эксплуатации, ремонта скважин; газонефтепродуктопроводы; оборудование газонефтеперекачивающих станций, резервуары для нефти и нефтепродуктов.
- Оборудование металлургической промышленности: различные металлоконструкции, цапфы различных технических устройств, газопроводы.
- Оборудование, используемое на взрывопожароопасных и химически опасных производствах: печи; центрифуги и сепараторы; оборудование, работающее под давлением и под вакуумом; холодильное оборудование; различные резервуары для хранения опасных веществ.
- Объекты ж/д транспорта: подъездные пути, подвижной состав, контейнеры для транспортировки опасных веществ.
- Объекты, предназначенные для хранения зерна и его переработки: вентиляторы различного вида, воздуходувные машины, дробилки, вальцовые станки и т.д.
![Важно](/upload/nanweb.optmzer/png/q75/local/templates/prommashtest/images/important/img.png)
![Важно](/upload/nanweb.optmzer/png/q75/local/templates/prommashtest/images/important/img.png)
Проведение неразрушающего контроля при запуске объекта в эксплуатацию почти всегда гарантирует увеличение расходов, обусловленных устранением выявленных дефектов. Но отказ от процедур может обернуться аварией с гораздо большими финансовыми потерями, в разы превышающими затраты на проведение превентивных мероприятий
