Техническое диагностирование технических устройств, зданий и сооружений на ОПО

Согласно статье 13 ФЗ №116 от 21.07.1997 технические устройства являются объектами экспертизы промышленной безопасности (ЭПБ). К таким объектам относятся используемые на ОПО:

1. Механизмы
2. Агрегаты
3. Машины
4. Технологическое оборудование
5. Системы машин и (или) оборудования
6. Аппаратура

• Устанавливают, насколько полными и достоверными являются документы на объект, которые представил заказчик. Эксперты, в частности, изучают документацию, которая касается режимов его эксплуатации, заключения предыдущих ЭПБ, акты о каких-либо инцидентах или авариях, связанных с объектом проверки.

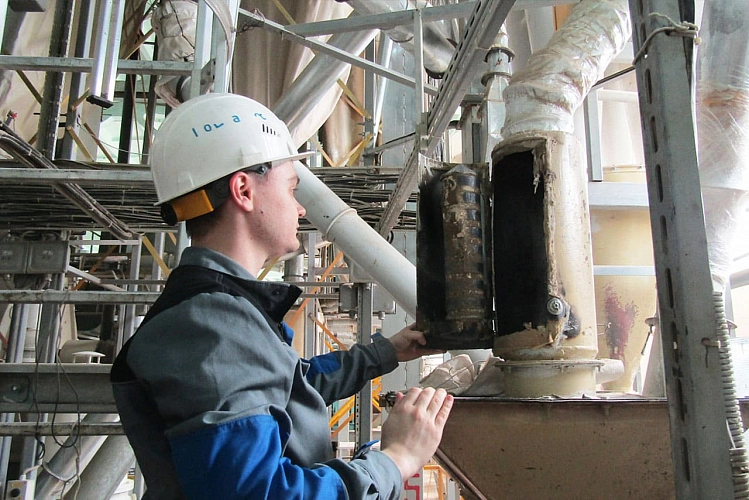

• Определяют фактическое состояние самого объекта путем его осмотра.

В рамках ЭПБ может проводиться техническое диагностирование устройств, которые используются на ОПО. Оно требуется при следующих обстоятельствах (Приказ Ростехнадзора № 538 от 14.11.2013):

• Если техническое устройство проходит экспертизу, когда:
  1. Истек срок его службы
  2. Было превышено количество запланированных производителем циклов нагрузки
  3. В технической документации не указан срок службы устройства, а реальный период его использования уже составляет более 20 лет
• Если экспертиза проводится после ремонта, которое прошло устройство, потому что было повреждено в результате какого-либо инцидента или аварии на ОПО
• Если, осматривая устройство, эксперты обнаружили дефекты непонятного происхождения или дефекты, которые заставляют сомневаться в прочности его конструкции
• Соответствующее решение в конкретной ситуации принял руководитель экспертной организации

Процедура диагностирования

Общий состав мероприятий, которые проводятся при техническом диагностировании, указан в Правилах, установленных Приказом Ростехнадзора №538 от 14.11.2013.

Эксперты:

1. Проводят контроль устройства путем его осмотра и измерений
2. Проводят функциональную диагностику устройства, чтобы собрать данные о его состоянии, параметрах работы и нагрузке в реальных условиях
3. Определяют, какие повреждающие факторы и каким образом оказывают воздействие на устройство и насколько восприимчив материал устройства к механизмам образования повреждений
4. Оценивают, насколько качественным является соединение всех элементов
5. Выбирают и применяют те методы контроля, которые наиболее эффективно позволяют выявить возможные дефекты металла и сварных соединений с учетом существующих механизмов их повреждения
6. По результатам контроля оценивают выявленные дефекты
7. Выполняют анализ и расчет текущего состояния объекта, делают прогноз на будущее и определяют срок его службы

Точный состав выполняемых работ зависит от особенностей технического устройства.

Методы диагностирования

Диагностика выполняется методами неразрушающего и разрушающего контроля.

Неразрушающий контроль ─ это метод исследования, при котором объект сохраняет свою целостность и остается пригодным для дальнейшей эксплуатации.

Разрушающий контроль ─ исследование качества сварного соединения по воздействию на материал, при котором происходит разрушение испытуемого образца. Служит для количественного определения максимальной нагрузки на предмет.

ВАЖНО: У компании «ПромМаш Тест» есть возможность проводить исследования различными методами неразрушающего контроля и разрушающие испытания.

Методы диагностики, на которые аттестована испытательная лаборатория компании «ПромМаш ТЕСТ»:

1. Визуальный и измерительный

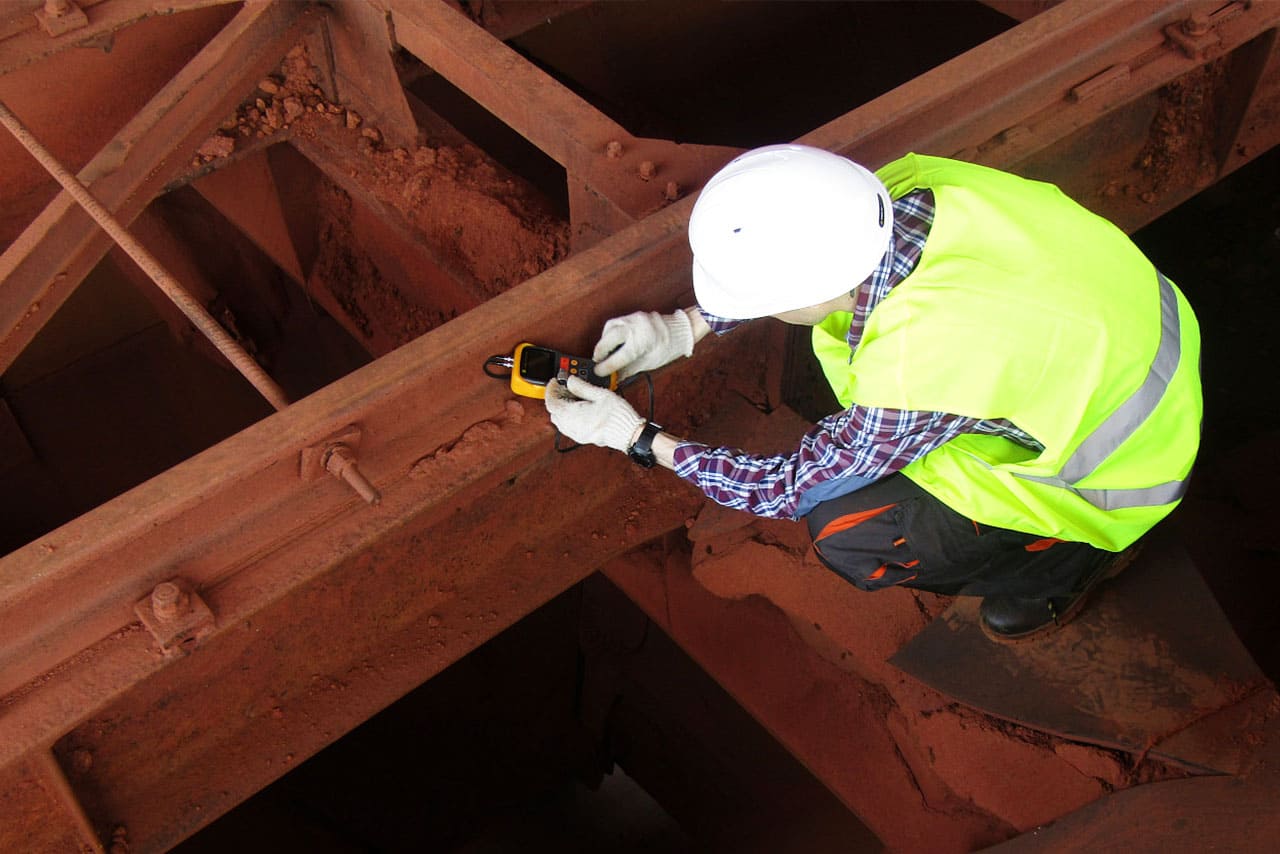

2. Ультразвуковая толщинометрия
3. Ультразвуковая дефектоскопия
4. Радиационный
5. Проникающими веществами
6. Магнитопорошковый метод
7. Магнитной памяти
8. Акустико-эмиссионный
9. Контроль напряженно-деформированного состояния

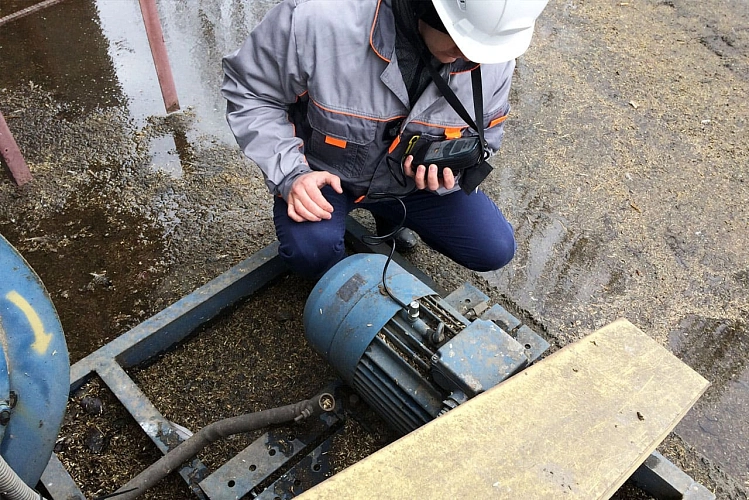

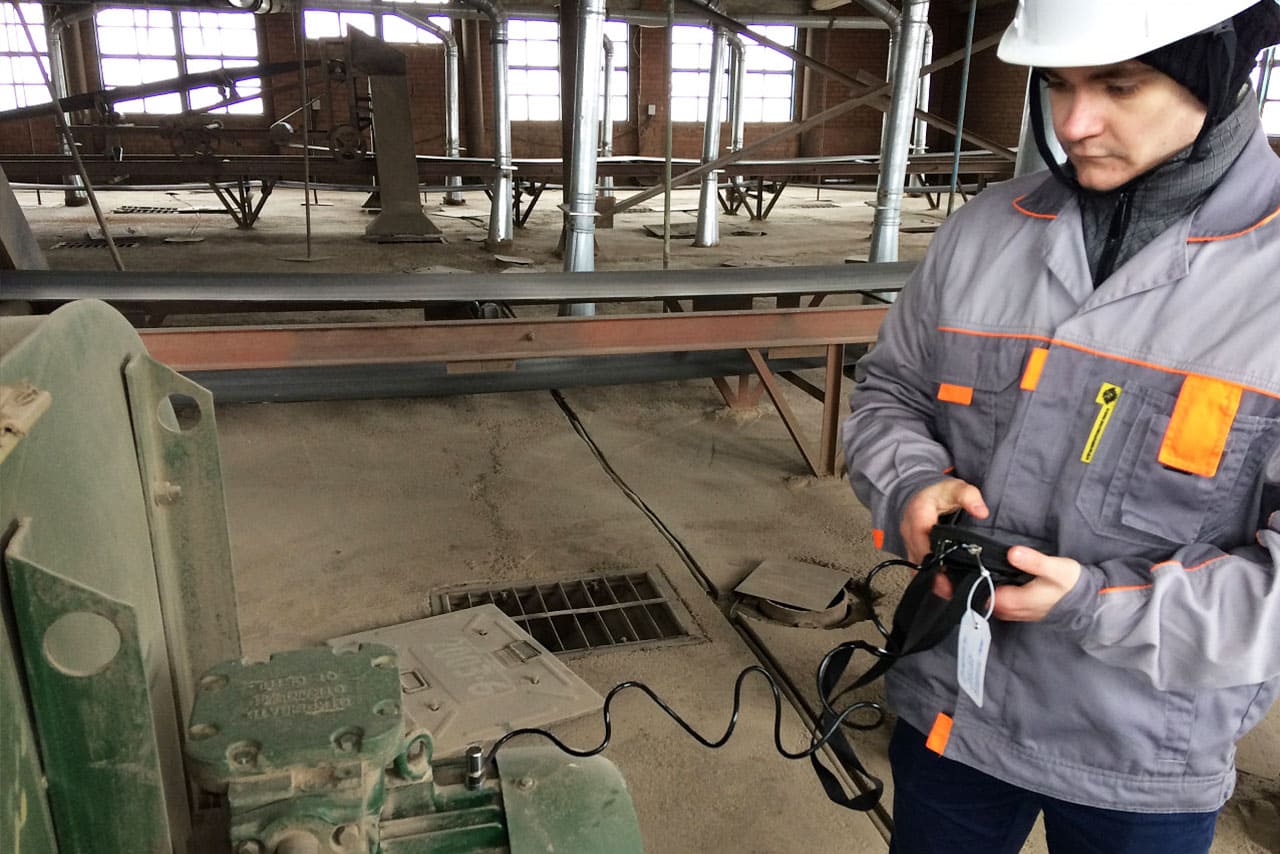

10. Вибродиагностический контроль
11. Измерение твердости
12. Определение содержания элементов

По результатам технического диагностирования, контроля разрушающими и неразрушающими методами составляют акт. Его подписывают эксперты-исполнители и руководитель экспертной организации. Акт прилагается к заключению ЭПБ.
