Оценка качества электроэнергии на соответствие нормам ГОСТ 32144-2013



Качество электроэнергии регламентируется ГОСТ 32144-2013, который вступил в силу в июле 2014 года. Стандарт вводит показатели и нормы качества, которым должна соответствовать электроэнергия в точках ее передачи пользователям электросетей с напряжением:

  1. до 1 кВ (низким);
  2. от 1 кВ до 35 кВ (средним);
  3. от 35 кВ до 220 кВ (высоким).

Точка передачи, в которой оценивается качество электроэнергии, определяется в процессе технологического присоединения. Это точка электросети, которая находится на границе между объектами электроэнергетики, принадлежащими разным владельцам. Системы электроснабжения, к которым относятся указанные электросети, имеют общее назначение и функционируют на переменном токе частотой 50 Гц. Они могут быть присоединены к Единой энергосистеме или быть изолированными.

Соответствие параметров сети допустимым значениям, установленным в стандарте, гарантирует работоспособность электроприемников и силового оборудования. Качество электроэнергии в сетях, находящихся в собственности потребителей, также должно соответствовать нормам стандарта.

ВАЖНО: Согласно п. 1.2.6 Правил технической эксплуатации электроустановок потребителей (ПТЭЭП), контроль замеров показателей качества электрической энергии обязан обеспечить ответственный за электрохозяйство. Его необходимо проводить не реже одного раза в 2 года.

Порядок оказания услуги

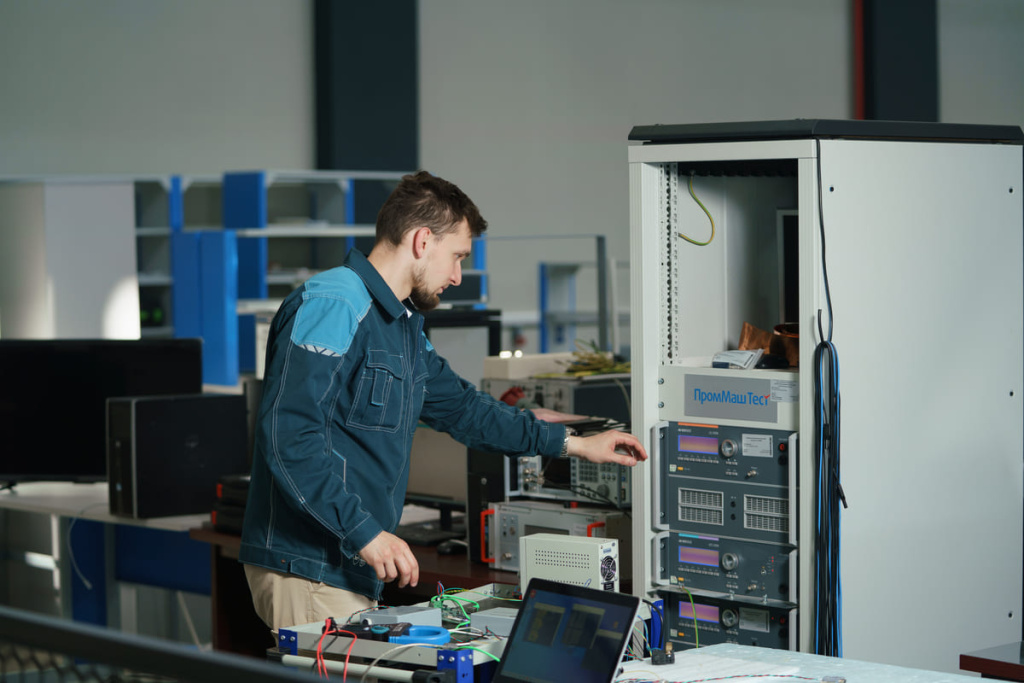

При обследовании объекта наши специалисты используют мобильные переносные комплексы приборов. Подключение к контролируемой сети производится без отключения нагрузки. В процессе измерения в памяти приборов фиксируются значения основных параметров электроэнергии в сети, а именно значения:

  • напряжения;
  • тока;
  • частоты;
  • активной, реактивной и полной мощности;
  • коэффициента мощности;
  • гармонических составляющих тока и напряжения.

Результатом услуги является Протокол о качестве электроэнергии, составленный в соответствии с ГОСТ 33073-2014.

ВАЖНО: Компания «ПромМаш Тест» оказывает данную услугу, поскольку у нее есть собственная испытательная лаборатория, в области аккредитации которой присутствуют все виды необходимых испытаний (измерений, исследований).

Сертификация

На основании Постановления Правительства № 982 от 01.12.2009 электроэнергия входит в перечень продукции, которая является объектом обязательной сертификации. Речь идет об однофазном и трехфазном переменном токе промышленной частоты.

Электроэнергия должна соответствовать ГОСТ 32144-2013 по следующим параметрам:

  • отклонение частоты;
  • медленные изменения напряжения.

Сертификация проводится в порядке, изложенном в ГОСТ Р 53603, по установленным схемам.

Схема 3с включает испытания электроэнергии и последующий инспекционный контроль путем испытаний электроэнергии в тех сетях, где была проведена сертификация. Эта схема обычно используется для небольших сетевых организаций, распределительная сеть которых:

  1. включает от одной до десяти трансформаторных подстанций, которые питают сеть напряжением 220/380 В, либо
  2. представляет собой сеть напряжением 220/380 В, которая присоединена к одной или нескольким трансформаторным подстанциям другой сетевой организации.

Схема 4с включает испытания электроэнергии, анализ состояния производства и последующий инспекционный контроль, при котором проводятся испытания электроэнергии и анализ состояния производства. Эта схема предусмотрена для первичной сертификации, когда у органа по сертификации еще нет данных о СМК организации-заявителя и ее способности поддерживать требуемое качество электроэнергии на протяжении длительного времени.

Порядок оказания услуги

Сертификацию электроэнергии проводят органы по сертификации на основании заявки от заказчика. Помимо заявки заказчик подает на экспертизу законодательно определенную документацию, в которую входят:

  • документация по СМК;
  • сведения об организационной структуре сетевой организации;
  • схемы распределительных электросетей, центров питания, в которых будет сертифицироваться электроэнергия, и их параметры (актуальные на момент подачи заявки);
  • расчеты режимов напряжения в распределительных электросетях, которые заявлены на сертификацию, с указанием пунктов контроля для проведения испытаний при подготовке к сертификации электроэнергии (актуальные на момент подачи заявки);
  • протоколы по результатам мониторинга качества электроэнергии, проведенного в точках ее поставки заявителем или аккредитованной лабораторией.

ВАЖНО: Компания «ПромМаш Тест» оказывает данную услугу, потому что у нее есть орган по сертификации, который аккредитован на право сертифицировать электроэнергию на соответствие ГОСТ 32144.

Орган по сертификации:

  1. рассматривает заявку, поданную заказчиком; в случае положительного решения по заявке выбирает схему сертификации;
  2. проводит экспертизу документов, представленных заявителем согласно законодательно установленному перечню;
  3. идентифицирует электросети и пункты контроля качества электроэнергии в них, чтобы провести испытания;
  4. организует проведение испытаний электроэнергии в выбранных пунктах контроля;
  5. анализирует состояние производства заказчика (при схеме 4с);
  6. анализирует полученные результаты и принимает решение выдать (или отказать в выдаче) сертификата соответствия;
  7. при положительных результатах оформляет, регистрирует и выдает сертификат соответствия;
  8. с установленной периодичностью проводит инспекционный контроль. После окончания срока действия выданного сертификата орган хранит его копию и пакет доказательственных материалов к нему не менее трех лет.
