В составе нашего испытательного центра есть лаборатория, которая занимается измерениями и испытаниями светотехнических изделий (источников света и осветительных приборов), в том числе в области фотометрических, колориметрических и радиометрических измерений.
Мы измеряем источники света, светильники и прожекторы для внутреннего и наружного освещения, рассчитанные на напряжение до 1000 В, светодиодные источники света с различными спектрами излучения, лампы накаливания и газоразрядные лампы.
Цели испытаний определяет заказчик, когда обращается с заявкой в нашу компанию. Результатом оказания услуги является протокол испытаний.
Мы проводим испытания в целях:
- добровольной сертификации на соответствие различным стандартам и частным требованиям;
- определения качественных и количественных характеристик изделия.
Спектральные и цветовые характеристики источников света определяются согласно методикам, изложенным в ГОСТ 23198-2021, а осветительных приборов — в ГОСТ 34819-2021.
Фотометрические измерения
Все фотометрические методы измерения проводятся с применением фотодетекторов нескольких типов: это устройства, которые вырабатывают электрический ток (фототок) при воздействии света.
Параметры, которые определяются в процессе фотометрических измерений:
- Сила света;
Измеряются значения показателей по направлениям, в заданном телесном угле (ср), полного распределения силы света в пространстве (полное фотометрическое тело).
Измерение силы света в заданном направлении и/или телесном угле (ср) необходимо для:
- дорожных светофоров;
- авиационных (ОМИ, ОВИ) и морских световых навигационных приборов;
- устройств световой сигнализации;
- бортовых огней колесных, гусеничных, водных и железнодорожных транспортных средств.
Измерять распределение силы света в пространстве необходимо для того, чтобы можно было создавать файлы фиксации фотометрических данных (IES, LTD) для дизайнерских/расчетных программ DIALUХ, Relux, 3DMax. Основными заказчиками в данном случае являются отраслевые ассоциации АПСС, АЧП, тендерные и энергосервисные компании, а также производители осветительного оборудования.
- Световой поток;
Вычисляется по распределению силы света в пространстве. Чем он больше, тем меньше требуется таких светильников, чтобы осветить помещение или открытое пространство.
- Яркость;
Если она слишком сильная, свет может раздражать глаза, вызывать слезотечение и болезненные ощущения.
- Измеряются значения следующих показателей: габаритная яркость, неравномерность распределения яркости по световому окну светильника, защитный (условный защитный) угол светильника, обобщенный показатель дискомфорта от искусственного освещения UGRL.
- Дополнительно мы измеряем:
- яркость экранов мониторов (телевизоров), медийных и киноэкранов, лайтбоксов (рекламные конструкции), аэродромных маркеров, дорожного покрытия;
- световозвращающие свойства (кд/лм) различных материалов и покрытий (дорожная разметка, дорожные знаки, знаки промышленной безопасности и пр.).
- Коэффициент пульсации;
Это показатель качества освещения, который влияет на самочувствие человека.
- Освещенность;
Именно по освещенности определенного участка и оценивается работа светильника. Измеряются освещенность, создаваемая светильниками местного освещения, и распределение освещенности для светильников, у которых не нормируется сила света (болларды).
Радиометрический и колориметрический метод измерения
Спектр излучения осветительного прибора представляет собой совокупность диапазона частот и интенсивности каждой частоты излучения. Знать спектральный состав света в первую очередь нужно для того, чтобы организовать правильное освещение в медицинских учреждениях, для досветки растений и аквариумов, а также в художественных и дизайнерских целях. Также его полезно знать и для того, чтобы создать комфортное освещение в жилых и рабочих помещениях.
От спектра света зависит:
- насколько точно при освещении данным светильником будут передаваться цвета предметов по сравнению с естественным освещением;
- как визуально будет восприниматься цвет света при использовании декоративной подсветки;
- настроение и самочувствие человека, который находится в помещении, освещаемом данным светильником: насколько ему комфортно при таком освещении, насколько он способен концентрировать внимание и как быстро устает;
- измерение координат цветности (x, y) различных поверхностей: как самосветящихся, так и световозвращающих (дорожная разметка, дорожные знаки, знаки промышленной безопасности).
Параметры, которые определяются в процессе радиометрических и колориметрических измерений:
- Координаты цвета и цветности (показатели качества цвета); расположение объекта измерения на графике МКО и эллипсах Мак Адама;
- Измерение угловой неравномерности цветности;
- Коррелированная цветовая температура (чем она ниже, тем свет "теплее", а чем выше, тем "холоднее");
- Индекс цветопередачи (насколько цвета освещенных предметов соответствуют реальности); общий индекс цветопередачи (Ra), частные индексы цветопередачи (R1......R15);
- Содержание красного излучения в спектре ртутных ламп высокого давления;
- Доминирующая длина волны;
- Условная чистота цвета (определяет, насколько цвет приближен к цвету той части спектра, которая обозначается доминирующей длиной волны);
- Спектральная плотность энергетической освещенности (СПЭО, Вт/м²/нм) в диапазоне от 200 до 1700 нм;
- Спектральная плотность полного потока излучения (СПППИ, Вт/нм) в диапазоне 350- 1050 нм;
- Поток в области фитоактивной радиации (ФАР) в пределах 0,1- 600 Вт/м²;
- Отображение фитоактивной радиации (PPFD мкмоль/с/м²).
Порядок оказания услуги
Заказчик обращается с заявкой в наш испытательный центр.
Услуга оказывается на основании договора, в котором определяется порядок взаимодействия с заказчиком. Стоимость и сроки проведения работ зависят от видов изделий, переданных на испытания, их количества, методики испытаний, загруженности нашей лаборатории.
Заказчик должен согласовать способ крепления своего изделия на испытательное оборудование и подключение его к источнику питания. Вес проверяемого светильника не должен превышать 60 кг, а размер его светового окна не должен превышать 2 м. После завершения работ образец, предоставленный для испытаний, возвращается заявителю, поскольку испытания являются неразрушающими.
Оборудование, которым оснащена наша лаборатория
- Источники питания переменного тока: (2-500 В, 16 А, 45-65 Гц) и (2-300 В, 4,6 А, 40-65 Гц);
- Источники питания постоянного тока: (0-50 В, 5 А), (0-50 В, 10 А), (0-50 В, 15 А);
- Испытательный прибор для светодиодных драйверов LT- 101 A (измерение входных и выходных параметров светодиодных драйверов, напряжения питания, потребляемого тока, пускового тока (МЭК 63129:2020), эмиссии гармоник в сеть (20 Гц-5 кГц), выходного напряжения, выходного тока);
- Высокоточный спектроколориметр HAAS-2000-VIR 3510 (350-1000 нм, 100-100 000 К);
- Высокоточный спектроколориметр HAAS-2000-IR 1 (780-1650 нм);
- Спектрофотоколориметр на основе двойного монохроматора PMS-2000 (200-800 нм, интервалы сканирования 0,1; 1; 5 нм);
- Люксметр "ТКА-Люкс/Эталон" (1-50 00 лк, относительная неопределенность < 2,6%); Предназначен для поверки (калибровки) средств измерения освещенности, а также калибровки рабочих эталонов ламп силы света, аттестован как рабочий эталон 1 разряда.
- Спектрофотометр "ТКА-Спектр" (ФАР): измерение относительного спектрального распределения (Фе) источников оптического излучения и нахождения энергетической освещенности (ФАР-облученности) Ee в мВт/м² в видимой области в поддиапазоне (400...790) нм.
Прибор используется для оперативной оценки энергоэффективности потока оптического излучения в условиях интенсивной светокультуры с возможностью расчета дополнительных параметров контроля облученности культур и расчета PPFD в мкмоль/(с·м²); - Люксметр + Пульсметр + Яркомер "ТКА-ПКМ" (09);>
- Термогигрометр + Люксметр + УФ-радиометр "ТКА-ПКМ" (42) (освещенность: от 10 до 200 000 лк (ПГ± 3,0 %), энергетическая освещенность в спектральном диапазоне УФ-(А+В) (280÷400) нм: от 10 до 60 000 мВт/м² (ПГ± 5,0 %);
- Лампы эталонные (эталоны светового потока, силы света, яркости (до 20 532 кд/кв. м); дейтериевая лампа (200-40 нм); лампы СПЭО и СПППИ, источники А и Д65);
- Темная комната и фотометрический коридор;

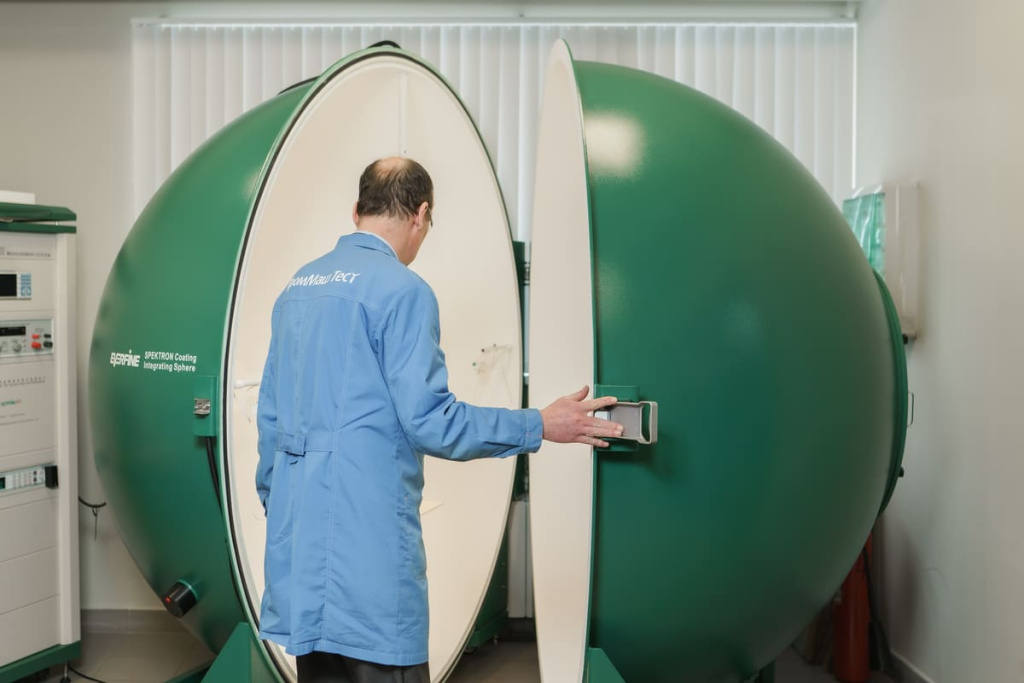

- Фотометрическая сфера диаметром 2 м;
- Фотометрическая скамья длиной 6 м;
- Гониофотометр (360 плоскостей, шаг по плоскости 0,5°, точность позиционирования угла 0,1°, система фотометрирования B-β и С-γ);
- Система испытаний на ускоренное старение (ускоренные ресурсные испытания) светодиодов и систем на их основе LT-300A;
Позволяет по международной методике LM-80 производить ускоренные ресурсные испытания светодиодов, при этом в онлайн-режиме фиксируются световой поток и цветовая температура с построением графика изменения во времени.
- Яркометр — спектроколориметр SRC-600;
Уникальные возможности в видимом спектре!
380 нм ~ 780 нм 0,6 нм/пиксель 1,0 нм ± 3,0 нм 8° – 4 ~ +2
Спектральный диапазон
Минимальное расстояние измерения Нормальный объектив 400 мм (фокусное расстояние: 85 мм)
